Conexões Camlock

Muito utilizadas no setor industrial, as Conexões Camlock são um tipo de engate ou terminal universal ideais para o uso em mangueiras industriais de borracha ou PVC.

Sua função consiste em acoplar e conectar as mangueiras ou mangotes ao tanque ou bloco, promovendo a vazão constante do fluido a ser transportado sem índices de redução.

Benefícios das Conexões Camlock

As conexões Camlock facilitam a conexão e desconexão das mangueiras por possuírem um sistema de acoplamento e fixação extremamente simples e eficiente, são fáceis de se manusear e dispensam a utilização de ferramentas específicas para montagem.

Além disso, são conexões universais, podendo ser utilizadas em diversas aplicações, como: sucção e descarga de fluidos nas indústrias alimentícia, química, naval, construção, têxtil, sucroalcooleira, bebidas, entre outras.

Como escolher o modelo certo

O modelo correto para a sua aplicação varia conforme o material que é produzido a conexão.

As conexões Camlock são produzidas em alumínio, bronze, aço inox 316 e polipropileno, possuindo maior resistência e qualidade.

Modelos de Camlock

Adaptadores Camlock.

Ideal para o uso em mangueiras de abastecimento por ter alta resistência e permitir que o processo seja mais seguro e eficiente.

Camlock tipo A (ARI ou AI).
Adaptador Macho x Rosca Fêmea NPT.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo A (ARI ou AI).
Adaptador Macho x Rosca Fêmea BSPT.
Dimensões: de 1.1/2″ a 4″.
Disponíveis em bronze e aço inox 316.

Camlock tipo E (AM).
Adaptador Macho x Espigão.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo F (ARE ou AE).
Adaptador Macho x Rosca Macho NPT.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo F (ARE ou AE).
Adaptador Macho x Rosca Macho BSPT.
Dimensões: de 1″ a 4″.
Disponíveis em alumínio, bronze e aço inox 316.

Camlock tipo DP (AF).
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo SA (spool adaptor).
Adaptador Macho A (ARI) x Macho A (ARI).
Dimensões: de 2″ a 4″.
Disponíveis em alumínio e aço inox 316.

Camlock tipo DD (CRI).
Adaptador Fêmea D (CRI) x Fêmea D (CRI).
Dimensões: de 2″ a 4″.
Disponíveis em alumínio e aço inox 316.

Acopladores Camlock.

Os acopladores Camlock possuem alavancas permitindo conexão e desconexão rápidas e eficientes sem o uso de ferramentas específicas, facilitando seu manuseio e aumentando sua vida útil.

Camlock tipo B (CRE ou CE).
Acoplador Fêmea x Rosca Macho NPT.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo B (CRE ou CE).
Acoplador Fêmea x Rosca Macho BSPT.
Dimensões: de 1″ a 3″.
Disponíveis em alumínio.

Camlock tipo C (CM).
Acoplador Fêmea x Espigão.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo D (CRI ou CI).
Acoplador Fêmea x Rosca Fêmea NPT.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo D (CRI ou CI).
Acoplador Fêmea x Rosca Fêmea BSPT.
Dimensões: de 1.1/2″ a 4″.
Disponíveis em bronze e aço inox 316.

Camlock tipo DC (CF).
Acoplador tipo tampão.
Dimensões: de 1/2″ a 6″.
Disponíveis em alumínio, bronze, aço inox 316 e polipropileno.

Camlock tipo D (CRI) x A (ARI).
Acoplador Fêmea DA (CRI) x Macho A (ARI).
Dimensões: de 3″ a 6″.
Disponíveis em alumínio, bronze e aço inox 316.

Camlock tipo DD (CRI).
Acoplador Fêmea D (CRI) x Fêmea D (CRI).
Dimensões: de 2″ a 4″.
Disponíveis em alumínio e aço inox 316.

Guarnição para acopladores.
Arruela de vedação para acopladores Camlock.
*Borracha NBR (nitrílica).

Reduções Camlock.

As reduções Camlock são utilizadas para a adaptação eficiente de diferentes diâmetros entre as mangueiras e os acopladores.

Redução CR (CM) x Espigão.
Redução Fêmea C (CM) x Espigão.
Disponível em alumínio.

Redução DR (CRI) x NPT.
Redução Fêmea D (CRI) x Fêmea NPT.
Disponível em alumínio.

Redução ER (AM) x Espigão.
Redução Macho E (AM) x Espigão.
Disponível em alumínio.

Redução AR (ARI) x NPT.
Redução Macho A (ARI) x Fêmea NPT.
Disponível em alumínio.

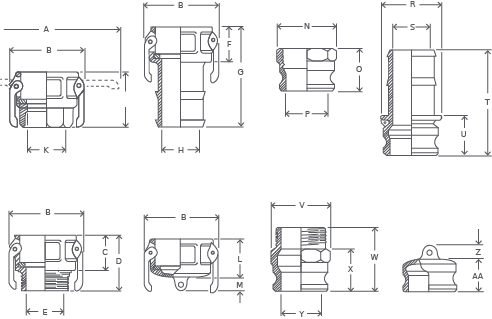

Quadro Dimensional Conexões Camlock

Para mais informações técnicas das conexões faça download do Catálogo Conexões Camlock.

Baixar Catálogo

Confira também, todas as Conexões Camlock disponíveis em nossa loja virtual, e para mais informações entre em contato com nossos vendedores!
