Principais tipos de terminais prensáveis

Os terminais hidráulicos prensáveis através de seu espigão possuem a função de realizar a vedação, impedindo vazamentos. Existem diversos modelos para atender a maioria dos padrões internacionais bem como requisitos específicos de importantes clientes OEM (fabricantes).

Principais tipos de terminais prensáveis: Conheça

Os principais tipos de terminais prensáveis hidráulicos são separados em três categorias:

Duas peças;
Peça única;
Smart Connectors.

Principais tipos de terminais prensáveis: Duas Peças

Os terminais hidráulicos prensáveis com duas peças (terminal + capa de prensagem) são os mais comuns, por isso, você encontrará diversos produtos desse tipo.

Terminal Prensável Minifit

Espigão extremamente compacto para mangueira trançada (1/4” à 3/8”). Com opção de montagem sem descasque.

Terminal Prensável Multifit

Solução universal simples e econômica para mangueiras trançadas e espirais. Com opção de montagem sem descasque ou com descasque externo.

Terminal Prensável Interlock Plus

Máxima confiabilidade para mangueiras espirais de alta pressão em aplicações severas. Há uma área de vedação mecânica que fará uma vedação aço/aço, entre espigão, mangueira e capa. Este espigão também tem um canal para inserir um oring, que é usado em aplicações de extrema pressão e vibração. Com opção de montagem com descasque interno e externo.

Terminal Prensável Interlock Super

Terminal de alta tecnologia para mangueiras espirais de diâmetros maiores. Há uma área de vedação mecânica que fará uma vedação aço/aço, entre espigão, mangueira e capa, este espigão também tem um canal para inserir um o’ring, que é usado em aplicações de extrema pressão e vibração. Com opção de montagem com descasque interno e externo, para a prensagem deste terminal deve-se checar o seu equipamento, como é um conjunto muito robusto a prensagem deve ser feita por equipamentos com força acima de 400 toneladas.Aqui nesse link temos um texto falando exclusivamente desse tipo de terminal prensável que é o Interlock Plus e sua importância para utilização em aplicações com mangueiras de super alta pressão.

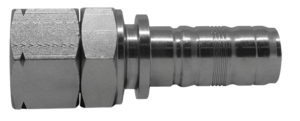

Terminal Prensável Spiralfit

Terminal com montagem sem descasque para mangueiras trançadas e espiral de alta pressão. Com opção de montagem sem descasque.

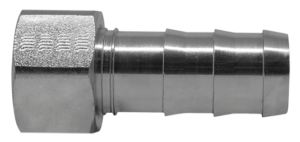

Terminal Pushlock

Solução para aplicações de baixa pressão sem necessidade de capa prensada.

Principais tipos de terminais prensáveis: Peça única

Os terminais de peça única são indicados para mangueiras com pressão média ou alta.

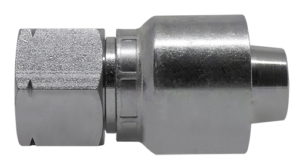

Terminal Prensável One-Piece Flat (OPF)

Solução peça única, sem descasque, para mangueiras trançadas até 1”. Com padrão de espiga Multifit.

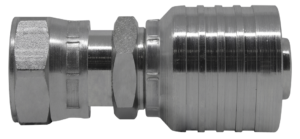

Terminal Prensável One-Piece Kompact (OPK)

Solução peça única, sem descasque, para mangueiras trançadas e espiraladas de alta pressão até 2”. Com padrão de espiga Multifit.

Terminal Prensável One-Piece High (OPH)

Solução peça única, sem descasque, para mangueiras espiraladas de alta pressão até 2”. Com padrão de espiga Spiralfit.

Terminal Prensável Rotofit

Uma solução Manuli patenteada, projetada para eliminar a torção da mangueira, que podem ser um dos principais contribuintes para a falha prematura da mangueira. A vantagem do RotoFit é que ele é uma solução “Direct-to-Hose, eliminando a necessidade de adaptadores, o número de pontos de vazamento possíveis é reduzido. E permite até 15 rotações por minuto, com 40° de rotação. Pressão de trabalho de 280 à 420 bar e temperatura de -30°C +110°C.

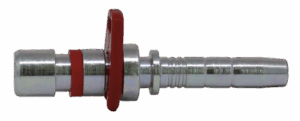

Terminal Prensável EasyFit

A solução de conexões Manuli “sem rosca” para a instalação rápida e fácil de conjuntos.Esta extremidade inovadora é equipada com um simples impulso, permitindo que a mangueira se auto-alinhe e, assim, melhorar a vida útil. O tempo de manutenção e reparo também é drasticamente reduzido e instalação/desconexão em espaços restritos é muito mais fácil. Além disso, o conceito “Direct-to-Port” elimina a necessidade de adaptadores e a possibilidade de vazamentos relacionados. Pressão de trabalho de 280 à 350 bar e temperatura de -30°C +110°C.

Terminal Prensável FastFit

Uma conexão de “um plugue” que consiste em uma metade macho integrada a mangueira e inseridos na fêmea. Esta operação fácil e segura não requer ferramentas para montagem e permite fácil instalação em áreas restritas ou em configurações complexas.Pressão de trabalho de 320 à 420 bar e temperatura de -30°C +110°C.

Terminal Prensável Adjustable Flange

Adjustable Flange permite que o corpo da conexão do flange gire mesmo depois de ser instalado e apertado, simplificando a instalação e também garantindo que a mangueira esteja orientada na sua maneira mais natural, reduzindo a probabilidade de falhas prematuras por fadiga.Agora você conhece os principais tipos de espigões para mangueiras hidráulicas, saiba que, quando precisar de um especialista para a indicação do melhor terminal hidráulico para a necessidade do seu cliente conte com a Kiko-Flex. Ficou interessado? Baixe nosso catálogo com os principais tipos de terminais prensáveis clicando aqui.
