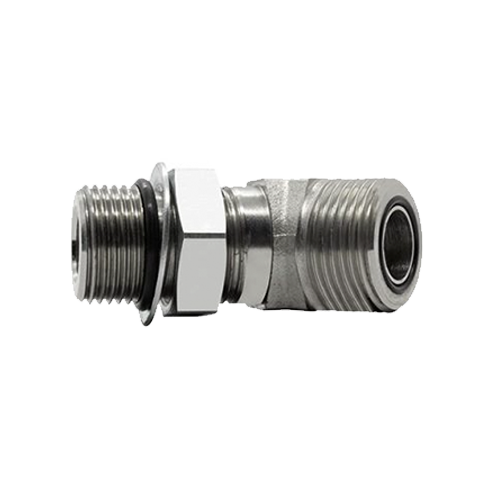

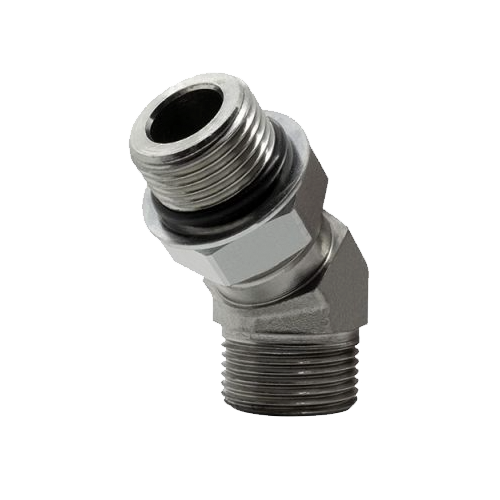

Adaptador 45° UNF Macho Orientável x Macho ORFS

Adaptador 45° UNF Macho Orientável x Macho ORFS

Descrição do produto

O Adaptador 45° UNF Macho Orientável x Macho ORFS é tradicionalmente utilizado em sistemas hidráulicos de alta pressão e está de acordo com as normas ISO 8434-3 / SAE J1453. A vedação é através do contato entre as superfícies metálicas e um anel O’ring no topo da rosca ORFS.

Principais aplicações

Utilizado em sistemas hidráulicos de alta pressão

Normas:

ISO 8434-3 | SAE J1453

Especificações do produto

Características

Os adaptadores ORFS estão disponíveis nos ângulos, retos, 45°, 90°, cruzetas e Tees. Há também adaptadores ORFS que combinam extremidades com outras roscas, como BSPP ou NPTF, por exemplo.

Dimensões e capacidades

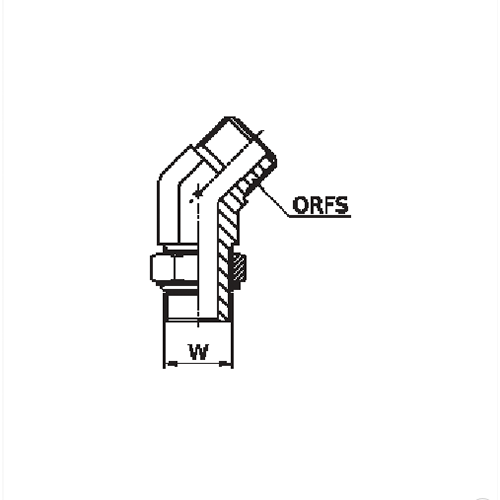

Série Bar Ref. Comercial W ORFS Código Interno
Universal
420
 VMSOMO-04-04 7/16-20 9/16-18 XX2733251X-04-04
VMSOMO-06-06 9/16-18 11/16-16 XX2733251X-06-06
VMSOMO-08-08 3/4-16 13/16-16 XX2733251X-08-08
VMSOMO-10-10 7/8-14 1-14 XX2733251X-10-10
VMSOMO-12-12 1.1/16-12 1.3/16-12 XX2733251X-12-12
380 VMSOMO-16-16 1.5/16-12 1.7/16-12 XX2733251X-16-16
280
 VMSOMO-20-20 1.5/8-12 1.11/16-12 XX2733251X-20-20
VMSOMO-24-24 1.7/8-12 2-12 XX2733251X-24-24
420
 VMSOMO-06-04 9/16-18 9/16-18 XX2733251X-06-04
VMSOMO-08-04 3/4-16 9/16-18 XX2733251X-08-04
VMSOMO-04-06 7/16-20 11/16-16 XX2733251X-04-06
VMSOMO-08-06 3/4-16 11/16-16 XX2733251X-08-06
VMSOMO-10-06 7/8-14 11/16-16 XX2733251X-10-06
VMSOMO-12-06 1.1/16-12 11/16-16 XX2733251X-12-06
VMSOMO-06-08 9/16-18 13/16-16 XX2733251X-06-08
VMSOMO-10-08 7/8-14 13/16-16 XX2733251X-10-08
VMSOMO-12-08 1.1/16-12 13/16-16 XX2733251X-12-08
VMSOMO-08-10 3/4-16 1-14 XX2733251X-08-10
VMSOMO-12-10 1.1/16-12 1-14 XX2733251X-12-10
VMSOMO-08-12 3/4-16 1.3/16-12 XX2733251X-08-12
VMSOMO-10-12 7/8-14 1.3/16-12 XX2733251X-10-12
380 VMSOMO-16-12 1.5/16-12 1.3/16-12 XX2733251X-16-12
420 VMSOMO-12-16 1.1/16-12 1.7/16-12 XX2733251X-12-16
280
 VMSOMO-20-16 1.5/8-12 1.7/16-12 XX2733251X-20-16
VMSOMO-16-20 1.5/16-12 1.11/16-12 XX2733251X-16-20
VMSOMO-24-20 1.7/8-12 1.11/16-12 XX2733251X-24-20
VMSOMO-20-24 1.5/8-12 2-12 XX2733251X-20-24
