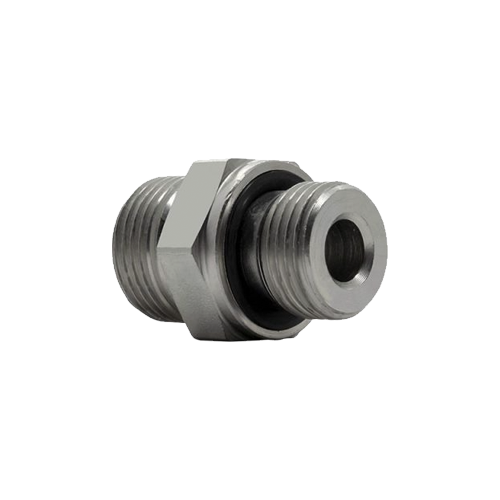

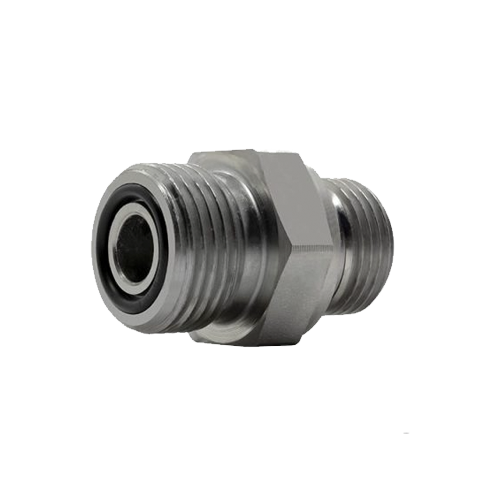

Adaptador Macho BSPP Vedação com Anel ED x Macho ORFS
Utilizado em sistemas hidráulicos de alta pressão
ISO 8434-3 | SAE J1453
Os adaptadores ORFS estão disponíveis nos ângulos, retos, 45°, 90°, cruzetas e Tees. Há também adaptadores ORFS que combinam extremidades com outras roscas, como BSPP ou NPTF, por exemplo.
| Série | Bar | Ref. Comercial | M | ORFS | Código Interno |
|
Universal
|
630
|
IMMMO-12-04 | 12X1.5 | 9/16-18 | XX1320251X-12-04 |
| IMMMO-14-06 | 14X1.5 | 11/16-16 | XX1320251X-14-06 | ||
| IMMMO-18-08 | 18X1.5 | 13/16-16 | XX1320251X-18-08 | ||
|
420
|
IMMMO-22-10 | 22X1.5 | 1-14 | XX1320251X-22-10 | |
| IMMMO-27-12 | 27X2 | 1.3/16-12 | XX1320251X-27-12 | ||
| IMMMO-33-16 | 33X2 | 1.7/16-12 | XX1320251X-33-16 | ||
|
280
|
IMMMO-42-20 | 42X2 | 1.11/16-12 | XX1320251X-42-20 | |
| IMMMO-48-24 | 48X2 | 2-12 | XX1320251X-48-24 | ||
| 350 | IMMMO-10-04 | 10X1 | 9/16-18 | XX1320251X-10-04 | |
|
630
|
IMMMO-14-04 | 14X1.5 | 9/16-18 | XX1320251X-14-04 | |
| IMMMO-12-06 | 12X1.5 | 11/16-16 | XX1320251X-12-06 | ||
| IMMMO-16-06 | 16X1.5 | 11/16-16 | XX1320251X-16-06 | ||
| IMMMO-18-06 | 18X1.5 | 11/16-16 | XX1320251X-18-06 | ||
| IMMMO-14-08 | 14X1.5 | 13/16-16 | XX1320251X-14-08 | ||
| IMMMO-16-08 | 16X1.5 | 13/16-16 | XX1320251X-16-08 | ||
| IMMMO-22-08 | 22X1.5 | 13/16-16 | XX1320251X-22-08 | ||
|
420
|
IMMMO-18-10 | 18X1.5 | 1-14 | XX1320251X-18-10 | |
| IMMMO-27-10 | 27X2 | 1-14 | XX1320251X-27-10 | ||
| IMMMO-22-12 | 22X1.5 | 1.3/16-12 | XX1320251X-22-12 | ||
| IMMMO-33-12 | 33X2 | 1.3/16-12 | XX1320251X-33-12 | ||
| IMMMO-27-16 | 27X2 | 1.7/16-12 | XX1320251X-27-16 | ||
| IMMMO-42-16 | 42X2 | 1.7/16-12 | XX1320251X-42-16 | ||
|
280
|
IMMMO-33-20 | 33X2 | 1.11/16-12 | XX1320251X-33-20 | |
| IMMMO-48-20 | 48X2 | 1.11/16-12 | XX1320251X-48-20 |
