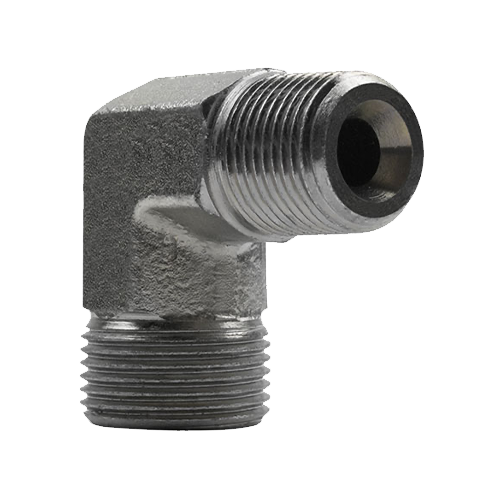

Conexão 90° Rosca NPT
Código: XX5017271X
As conexões para tubo, conexões DIN ou ainda conexões Ermeto como são popularmente conhecidas, são utilizadas em tubulações hidráulicas ou em terminais de mangueiras para fazer a conexão do tubo ou mangueira na interligação e passagem de fluido hidráulico.
As conexões DIN são conexões com montagens rápidas em tubos rígidos, que evitam soldagem, e garantem a máxima simplicidade de sistemas óleo-dinâmicos complexos. Também utilizadas em mangueiras hidráulicas montadas com terminais métricos, sua aplicação é bem variada e essencial nas linhas de montagem e manutenções industriais.
| Série | bar | Ref. Comercial | Tubo | Rosca Tubo | P | Código Interno |
|
Leve
|
315
|
JMA 06X1/8 NPT-L | 6 | 12X1.5 | 1/8”-27 | XX5017271X-06-02 |
| JMA 08X1/4 NPT-L | 8 | 14X1.5 | 1/4”-18 | XX5017271X-08-04 | ||
| JMA 10X1/4 NPT-L | 10 | 16X1.5 | 1/4”-18 | XX5017271X-10-04 | ||
| JMA 12X3/8 NPT-L | 12 | 18X1.5 | 3/8”-18 | XX5017271X-12-06 | ||
| JMA 15X1/2 NPT-L | 15 | 22X1.5 | 1/2”-14 | XX5017271X-15-08 | ||
| JMA 18X1/2 NPT-L | 18 | 26X1.5 | 1/2”-14 | XX5017271X-18-08 | ||
|
160
|
JMA 22X3/4 NPT-L | 22 | 30X2.0 | 3/4”-14 | XX5017271X-22-12 | |
| JMA 28X1 NPT-L | 28 | 36X2.0 | 1”-11 | XX5017271X-28-16 | ||
| JMA 35X1 NPT-L | 35 | 45X2.0 | 1”-11.5 | XX5017271X-35-16 | ||
| JMA 35X1.1/4 NPT-L | 35 | 45X2.0 | 1.1/4”-11.5 | XX5017271X-35-20 | ||
| JMA 35X1.1/2 NPT-L | 35 | 45X2.0 | 1.1/2”-11.5 | XX5017271X-35-24 | ||
| JMA 42X1.1/2 NPT-L | 42 | 52X2.0 | 1.1/2”-11.5 | XX5017271X-42-24 | ||
|
315
|
JMA 06X1/4 NPT-L | 6 | 12X1.5 | 1/4”-18 | XX5017271X-06-04 | |
| JMA 08X1/8 NPT-L | 8 | 14X1.5 | 1/8”-27 | XX5017271X-08-02 | ||
| JMA 08X3/8 NPT-L | 8 | 14X1.5 | 3/8”-18 | XX5017271X-08-06 | ||
| JMA 08X1/2 NPT-L | 8 | 14X1.5 | 1/2”-14 | XX5017271X-08-08 | ||
| JMA 10X1/8 NPT-L | 10 | 16X1.5 | 1/8”-27 | XX5017271X-10-02 | ||
| JMA 10X3/8 NPT-L | 10 | 16X1.5 | 3/8”-18 | XX5017271X-10-06 | ||
| JMA 10X1/2 NPT-L | 10 | 16X1.5 | 1/2”-14 | XX5017271X-10-08 | ||
| JMA 12X1/4 NPT-L | 12 | 18X1.5 | 1/4”-18 | XX5017271X-12-04 | ||
| JMA 12X1/2 NPT-L | 12 | 18X1.5 | 1/2”-14 | XX5017271X-12-08 | ||
| JMA 15X3/8 NPT-L | 15 | 22X1.5 | 3/8”-18 | XX5017271X-15-06 | ||
| JMA 18X3/4 NPT-L | 18 | 26X1.5 | 3/4”-14 | XX5017271X-18-12 | ||
|
Pesada
|
630
|
JMA 06X1/4 NPT-S | 6 | 14X1.5 | 1/4”-18 | XX5018271X-06-04 |
| JMA 08X1/4 NPT-S | 8 | 16X1.5 | 1/4”-18 | XX5018271X-08-04 | ||
| JMA 10X3/8 NPT-S | 10 | 18X1.5 | 3/8”-18 | XX5018271X-10-06 | ||
| JMA 12X3/8 NPT-S | 12 | 20X1.5 | 3/8”-18 | XX5018271X-12-06 | ||
| JMA 14X1/2 NPT-S | 14 | 22X1.5 | 1/2”-14 | XX5018271X-14-08 | ||
|
400
|
JMA 16X1/2 NPT-S | 16 | 24X1.5 | 1/2”-14 | XX5018271X-16-08 | |
| JMA 20X3/4 NPT-S | 20 | 30X2.0 | 3/4”-14 | XX5018271X-20-12 | ||
| JMA 25X1 NPT-S | 25 | 36X2.0 | 1”-11.5 | XX5018271X-25-16 | ||
|
315
|
JMA 30X1.1/4 NPT-S | 30 | 30X2.0 | 1.1/4”-11.5 | XX5018271X-30-20 | |
| JMA 38X1.1/4 NPT-S | 38 | 52X2.0 | 1.1/4”-11.5 | XX5018271X-38-20 | ||
| JMA 38X1.1/2 NPT-S | 38 | 52X2.0 | 1.1/2”-11.5 | XX5018271X-38-24 | ||
|
630
|
JMA 12X1/4 NPT-S | 12 | 20X1.5 | 1/4”-18 | XX5018271X-12-04 | |
| JMA 12X1/2 NPT-S | 12 | 20X1.5 | 1/2”-14 | XX5018271X-12-08 | ||
| JMA 12X3/4 NPT-S | 12 | 20X1.5 | 3/4”-14 | XX5018271X-12-12 | ||
| JMA 14X3/8 NPT-S | 14 | 22X1.5 | 3/8”-18 | XX5018271X-14-06 | ||
|
400
|
JMA 16X3/8 NPT-S | 16 | 24X1.5 | 3/8”-18 | XX5018271X-16-06 | |
| JMA 16X3/4 NPT-S | 16 | 24X1.5 | 3/4”-14 | XX5018271X-16-12 | ||
| JMA 20X1/2 NPT-S | 20 | 30X2.0 | 1/2”-14 | XX5018271X-20-08 | ||
| JMA 25X3/4 NPT-S | 25 | 36X2.0 | 3/4”-14 | XX5018271X-25-12 | ||
| JMA 30X1 NPT-S | 30 | 42X2.0 | 1”-11.5 | XX5018271X-30-16 |
