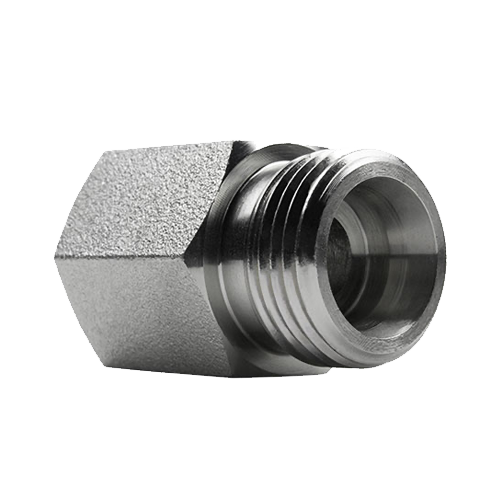

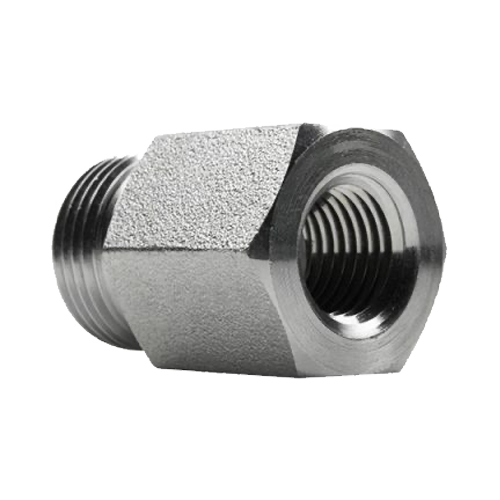

Conexão Fêmea Reta Rosca Métrica
Código: XX3317761X
As conexões para tubo, conexões DIN ou ainda conexões Ermeto como são popularmente conhecidas, são utilizadas em tubulações hidráulicas ou em terminais de mangueiras para fazer a conexão do tubo ou mangueira na interligação e passagem de fluido hidráulico.
As conexões DIN são conexões com montagens rápidas em tubos rígidos, que evitam soldagem, e garantem a máxima simplicidade de sistemas óleo-dinâmicos complexos. Também utilizadas em mangueiras hidráulicas montadas com terminais métricos, sua aplicação é bem variada e essencial nas linhas de montagem e manutenções industriais.

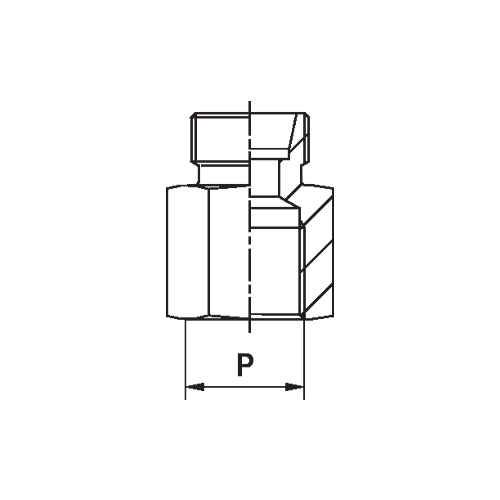

| Série | bar | Ref. Comercial | Tubo | Rosca Tubo | P | Código Interno |
|
Leve
|
315
|
UFA 06X1/8 NPT-L | 6 | 12X1.5 | 1/8″-27 | XX3317581X-06-02 |
| UFA 06X1/4 NPT-L | 6 | 12X1.5 | 1/4″-18 | XX3317581X-06-04 | ||
| UFA 06X3/8 NPT-L | 6 | 12X1.5 | 3/8″-18 | XX3317581X-06-06 | ||
| UFA 06X1/2 NPT-L | 6 | 12X1.5 | 1/2″-14 | XX3317581X-06-08 | ||
| UFA 08X1/4 NPT-L | 8 | 14X1.5 | 1/4″-18 | XX3317581X-08-04 | ||
| UFA 10X1/4 NPT-L | 10 | 16X1.5 | 1/4″-18 | XX3317581X-10-04 | ||
| UFA 10X3/8 NPT-L | 10 | 16X1.5 | 3/8′-18 | XX3317581X-10-06 | ||
| UFA 12X3/8 NPT-L | 12 | 18X1.5 | 3/8″-18 | XX3317581X-12-06 | ||
| UFA 15X1/2 NPT-L | 15 | 22X1.5 | 1/2″-14 | XX3317581X-15-08 | ||
| UFA 18X1/2 NPT-L | 18 | 26X1.5 | 1/2″-14 | XX3317581X-18-08 | ||
|
160
|
UFA 22X3/4 NPT-L | 22 | 30X2.0 | 3/4″-14 | XX3317581X-22-12 | |
| UFA 28X1 NPT-L | 28 | 36X2.0 | 1″-11.5 | XX3317581X-28-16 | ||
| UFA 35X1.1/4 NPT-L | 35 | 45X2.0 | 1.1/4″-11.5 | XX3317581X-35-20 | ||
| UFA 42X1.1/2 NPT-L | 42 | 52X2.0 | 1.1/2″-11.5 | XX3317581X-42-24 | ||
|
Pesada
|
630
|
UFA 06X1/4 NPT-S | 6 | 14X1.5 | 1/4″-18 | XX3318581X-06-04 |
| UFA 08X1/4 NPT-S | 8 | 16X1.5 | 1/4″-18 | XX3318581X-08-04 | ||
| UFA 10X3/8 NPT-S | 10 | 18X1.5 | 3/8″-18 | XX3318581X-10-06 | ||
| UFA 12X1/4 NPT-S | 12 | 20X1.5 | 1/4″-18 | XX3318581X-12-04 | ||
| UFA 12X3/8 NPT-S | 12 | 20X1.5 | 3/8″-18 | XX3318581X-12-06 | ||
| UFA 12X1/2 NPT-S | 12 | 20X1.5 | 1/2″-18 | XX3318581X-12-08 | ||
| UFA 14X1/2 NPT-S | 14 | 22X1.5 | 1/2″-14 | XX3318581X-14-08 | ||
|
400
|
UFA 16X1/2 NPT-S | 16 | 24X1.5 | 1/2″-14 | XX3318581X-16-08 | |
| UFA 20X3/4 NPT-S | 20 | 30X2.0 | 3/4″-14 | XX3318581X-20-12 | ||
| UFA 25X3/4 NPT-S | 25 | 36X2.0 | 3/4″-14 | XX3318581X-25-12 | ||
| UFA 25X1 NPT-S | 25 | 36X2.0 | 1″-11.5 | XX3318581X-25-16 | ||
| UFA 30X1.1/4 NPT-S | 30 | 42X2.0 | 1.1/4″-11.5 | XX3318581X-30-20 | ||
| 315 | UFA 38X1.1/2 NPT-S | 38 | 52X2.0 | 1.1/2″-11.5 | XX3318581X-38-24 |
