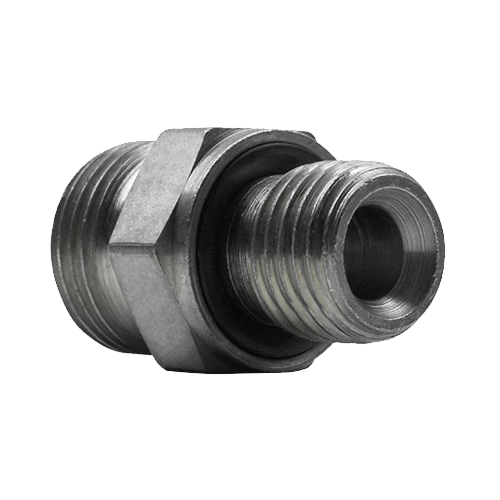

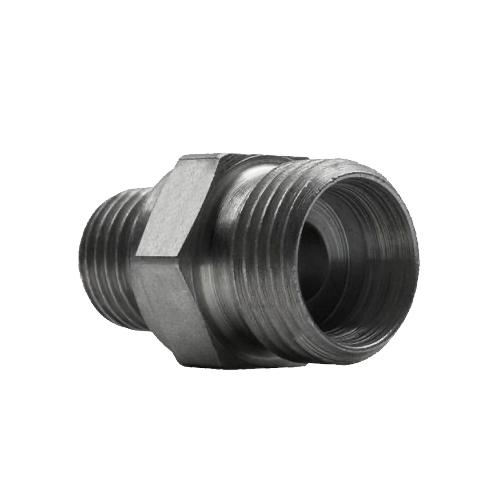

Conexão Macho Reto Rosca Métrica Vedação com Anel ED
Código: XX3316201X
As conexões para tubo, conexões DIN ou ainda conexões Ermeto como são popularmente conhecidas, são utilizadas em tubulações hidráulicas ou em terminais de mangueiras para fazer a conexão do tubo ou mangueira na interligação e passagem de fluido hidráulico.
As conexões DIN são conexões com montagens rápidas em tubos rígidos, que evitam soldagem, e garantem a máxima simplicidade de sistemas óleo-dinâmicos complexos. Também utilizadas em mangueiras hidráulicas montadas com terminais métricos, sua aplicação é bem variada e essencial nas linhas de montagem e manutenções industriais.
| Série | bar | Ref. Comercial | Tubo | Rosca Tubo |
mm | Código Interno |
|
LL
|
100
|
UMA 04XM08X1.0-LL | 4 | 8×1.0 | 8×1.0 | XX3316201X-04-08 |
| UMA 06XM06X1.0-LL | 6 | 10×1.0 | 6×1.0 | XX3316201X-06-06 | ||
| UMA 06XM10X1.0-LL | 6 | 10×1.0 | 10×1.0 | XX3316201X-06-10 | ||
| UMA 06XM08X1.0-LL | 6 | 10×1.0 | 8×1.0 | XX3316201X-06-08 | ||
| UMA 08XM10X1.0-LL | 8 | 12×1.0 | 10×1.0 | XX3316201X-08-10 | ||
|
Leve
|
315
|
UMA 06XM10X1.0-L | 6 | 12×1.0 | 10×1.0 | XX3317201X-06-10 |
| UMA 06XM12X1.5L | 6 | 12×1.5 | 12×1.5 | XX3317201X-06-12 | ||
| UMA 08XM12X1.5L | 8 | 14×1.5 | 12×1.5 | XX3317201X-08-12 | ||
| UMA 08XM14X1.5L | 8 | 14×1.5 | 14×1.5 | XX3317201X-08-14 | ||
| UMA 10XM10X1.5-L | 10 | 16×1.5 | 10×1.5 | XX3317201X-10-10 | ||
| UMA 10XM12X1.5-L | 10 | 16×1.5 | 12×1.5 | XX3317201X-10-12 | ||
| UMA 10XM14X1.5-L | 10 | 16×1.5 | 14×1.5 | XX3317201X-10-14 | ||
| UMA 12XM16X1.5-L | 12 | 18×1.5 | 16×1.5 | XX3317201X-12-16 | ||
| UMA 15XM18X1.5-L | 15 | 22×1.5 | 18×1.5 | XX3317201X-15-18 | ||
| UMA 18XM22X1.5-L | 18 | 26×1.5 | 22×1.5 | XX3317201X-18-22 | ||
| UMA 18XM26X1.5-L | 18 | 26×1.5 | 26×1.5 | XX3317201X-18-26 | ||
|
160
|
UMA 22XM26X1.5-L | 22 | 30×1.5 | 26×1.5 | XX3317201X-22-26 | |
| UMA 28XM33X2.0-L | 28 | 36×2.0 | 33×2.0 | XX3317201X-28-33 | ||
| UMA 35XM42X2.0-L | 35 | 45×2.0 | 42×2.0 | XX3317201X-35-42 | ||
| UMA 42XM48X2.0-L | 42 | 52×2.0 | 48×2.0 | XX3317201X-42-48 | ||
|
Pesada
|
630
|
UMA 06XM12X1.5-S | 6 | 14×1.5 | 12×1.5 | XX3318201X-06-12 |
| UMA 08XM12X1.5-S | 8 | 16×1.5 | 12×1.5 | XX3318201X-08-12 | ||
| UMA 08XM14X1.5-S | 8 | 16×1.5 | 14×1.5 | XX3318201X-08-14 | ||
| UMA 10XM14X1.5-S | 10 | 18×1.5 | 14×1.5 | XX3318201X-10-14 | ||
| UMA 10XM16X1.5-S | 10 | 18×1.5 | 16×1.5 | XX3318201X-10-16 | ||
| UMA 12XM18X1.5-S | 12 | 20×1.5 | 18×1.5 | XX3318201X-12-18 | ||
|
400
|
UMA 14XM20X1.5-S | 14 | 22×1.5 | 20×1.5 | XX3318201X-14-20 | |
| UMA 16XM22X1.5-S | 16 | 24×1.5 | 22×1.5 | XX3318201X-16-22 | ||
| UMA 16XM27X2.0-S | 16 | 24×2.0 | 27×2.0 | XX3318201X-16-27 | ||
| UMA 20XM27X2.0-S | 20 | 30×2.0 | 27×2.0 | XX3318201X-20-27 | ||
| UMA 25XM33X2.0-S | 25 | 36×2.0 | 33×2.0 | XX3318201X-25-33 | ||
| UMA 30XM42X2.0-S | 30 | 42×2.0 | 42×2.0 | XX3318201X-30-42 | ||
|
315
|
UMA 38XM42X2.0-S | 38 | 52×2.0 | 42×2.0 | XX3318201X-38-42 | |
| UMA 38XM48X2.0-S | 38 | 52×2.0 | 48×2.0 | XX3318201X-38-48 |
