SAE J518
Código: 11600005

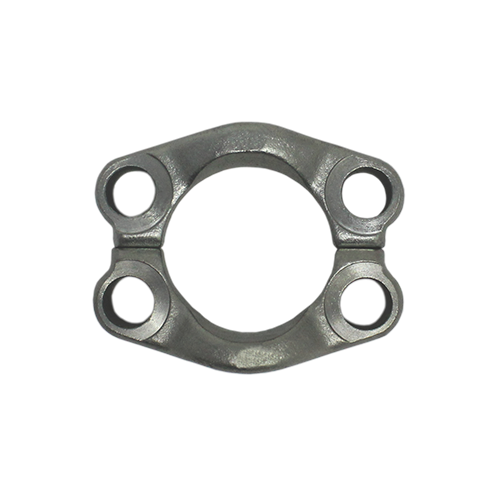

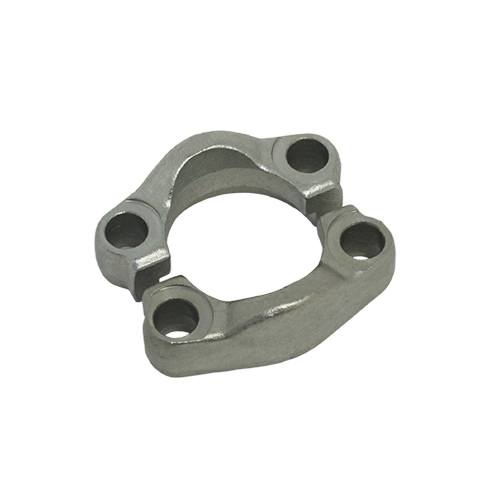

São geralmente utilizados em conjuntos de mangueiras hidráulicas com terminais flanges código 61 (3000psi), código 62 (6000psi) e código 63 (9000psi), os chamados flange supercat.
Existem vários tamanhos e modelos disponíveis no mercado, mas a Kiko-Flex oferece somente flanges que atendem às normas internacionais SAE J518 e CETOP. Os flanges são produzidos em diversos materiais como aço carbono ou em aço inox.

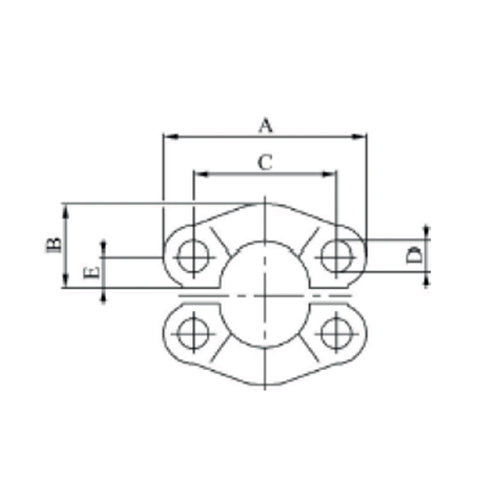

| Referência | Código Interno | Dimensões Mangueiras | Medidas mm. | ||||||
| DN | pol. | Traço | B | A | C | D | E | ||
| MF Cód. 61-1/2″ | 11600005-0008 | 12 | 1/2″ | -8 | 22,8 | 54,0 | 38,1 | 8,75 | 8,7 |
| MF Cód. 61-3/4″ | 11600005-0012 | 19 | 3/4″ | -12 | 25,9 | 65,0 | 47,6 | 10,75 | 11,1 |
| MF Cód. 61-1″ | 11600005-0016 | 25 | 1″ | -16 | 29,2 | 70,0 | 52,4 | 10,75 | 13,1 |
| MF Cód. 61-1.1/4″ | 11600005-0020 | 31 | 1.1/4″ | -20 | 36,3 | 79,0 | 58,7 | 12,0 | 15,1 |
| MF Cód. 61-1.1/2″ | 11600005-0024 | 38 | 1.1/2″ | -24 | 41,1 | 94,0 | 69,8 | 13,5 | 17,9 |
| MF Cód. 61-2″ | 11600005-0032 | 51 | 2″ | -32 | 48,2 | 102,0 | 77,8 | 13,5 | 21,4 |
| MF Cód. 61-2.1/2″ | 11600005-0040 | 63 | 2.1/2″ | -40 | 54,1 | 114,0 | 88,9 | 13,5 | 25,4 |
| MF Cód. 61-3″ | 11600005-0048 | 76 | 3″ | -48 | 65,3 | 135,0 | 106,4 | 16,75 | 31,0 |
| MF Cód. 61-3.1/2″ | Sob Consulta | – | – | -56 | 70,0 | 152,0 | 120,65 | 17,0 | 34,85 |
| MF Cód. 61-4″ | Sob Consulta | – | – | -64 | 75,0 | 160,0 | 130,18 | 17,0 | 38,9 |
