SAE J516 / ISO 12151-5
Código: 118395012
Essa solução é especialmente indicada para manutenções em campo, sendo amplamente utilizada em máquinas de colheita de cana-de-açúcar e operações florestais, onde agilidade, confiabilidade e redução de erros operacionais são fatores críticos.

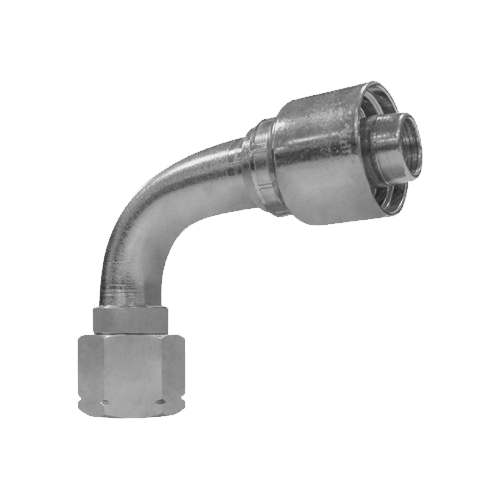

Os terminais hidráulicos One Piece, também conhecidos como terminais com capa pré-crimpada, são uma das soluções mais recentes distribuídas pela Kiko-Flex para o mercado nacional, desenvolvidas pela Manuli Hydraulics. Essa tecnologia oferece vantagens relevantes em relação aos terminais prensáveis convencionais com capas avulsas.
Por não exigirem o descasque da cobertura na área de prensagem, os terminais One Piece simplificam o processo de montagem, eliminam a necessidade de máquinas específicas para descasque ou inserção da capa e reduzem significativamente o risco de falhas durante a montagem das mangueiras hidráulicas.
Todos os produtos fornecidos pela Kiko-Flex são submetidos a rigorosos controles de qualidade e atendem às principais normas técnicas e exigências de segurança do setor hidráulico.

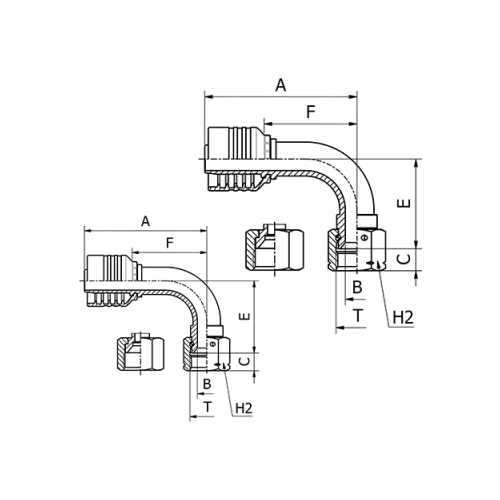

| ø | Medidas mm. | Rosca | Ref. Comercial | Código Interno | ||||||
| pol. | bitola | B | A | C | E | F | H₂ | |||
| 3/16″ | -3 | 3,0 | 47,5 | 8,5 | 23,5 | 26,0 | 15,0 | 7/16″-20 | OPF22593-03A04 | 118395012-04-03 |
| 1/4″ | -4 | 4,0 | 56,0 | 8,7 | 27,0 | 28,5 | 17,0 | 7/16″-20 | OPF22592-04A04 | 118395012-04-04 |
| 1/4″ | -4 | 4,0 | 56,0 | 9,1 | 27,5 | 28,5 | 17,0 | 1/2″-20 | OPF22592-04A05 | 118395012-05-04 |
| 1/4″ | -4 | 4,0 | 57,0 | 9,8 | 28,0 | 29,5 | 19,0 | 9/16″-18 | OPF22593-04A06 | 118395012-06-04 |
| 1/4″ | -4 | 7,0 | 57,0 | 10,0 | 30,5 | 29,5 | 22,0 | 3/4″-16 | OPF22593-04A08 | 118395012-08-04 |
| 5/16″ | -5 | 5,5 | 59,0 | 9,1 | 28,0 | 31,0 | 17,0 | 1/2″-20 | OPF22592-05A05 | 118395012-05-05 |
| 5/16″ | -5 | 7,0 | 59,0 | 9,2 | 28,5 | 31,0 | 19,0 | 9/16″-18 | OPF22592-05A06 | 118395012-06-05 |
| 3/8″ | -6 | 5,5 | 59,5 | 9,1 | 26,5 | 30,0 | 17,0 | 1/2″-20 | OPF22592-06A05 | 118395012-05-06 |
| 3/8″ | -6 | 7,0 | 65,0 | 9,2 | 32,5 | 35,5 | 19,0 | 9/16″-18 | OPF22592-06A06 | 118395012-06-06 |
| 3/8″ | -6 | 7,0 | 66,0 | 10,1 | 29,5 | 36,5 | 22,0 | 3/4″-16 | OPF22593-06A08 | 118395012-08-06 |
| 3/8″ | -6 | 9,3 | 66,0 | 12,4 | 31,5 | 36,5 | 27,0 | 7/8″-14 | OPF22593-06A10 | 118395012-10-06 |
| 1/2″ | -8 | 7,0 | 68,0 | 9,2 | 33,0 | 37,0 | 19,0 | 9/16″-18 | OPF22592-08A06 | 118395012-06-08 |
| 1/2″ | -8 | 9,3 | 75,5 | 10,2 | 41,0 | 44,0 | 22,0 | 3/4″-16 | OPF22592-08A08 | 118395012-08-08 |
| 1/2″ | -8 | 9,3 | 76,0 | 12,4 | 36,0 | 45,0 | 27,0 | 7/8″-14 | OPF22593-08A10 | 118395012-10-08 |
| 1/2″ | -8 | 12,5 | 76,0 | 14,1 | 36,0 | 45,0 | 32,0 | 1.1/16″-12 | OPF22593-08A12 | 118395012-12-08 |
| 5/8″ | -10 | 12,5 | 88,0 | 12,3 | 52,5 | 53,5 | 27,0 | 7/8″-14 | OPF22592-10A10 | 118395012-10-10 |
| 5/8″ | -10 | 12,5 | 86,0 | 14,1 | 50,0 | 51,5 | 32,0 | 1.1/16″-12 | OPF22593-10A12 | 118395012-12-10 |
| 3/4″ | -12 | 12,5 | 91,5 | 12,3 | 52,5 | 55,0 | 27,0 | 7/8″-14 | OPF22592-12A10 | 118395012-10-12 |
| 3/4″ | -12 | 15,0 | 98,0 | 14,2 | 58,0 | 62,0 | 32,0 | 1.1/16″-12 | OPF22592-12A12 | 118395012-12-12 |
| 3/4″ | -12 | 15,0 | 99,0 | 14,3 | 58,0 | 63,0 | 36,0 | 1.3/16″-12 | OPF22592-12A14 | 118395012-14-12 |
| 3/4″ | -12 | 19,8 | 99,0 | 15,0 | 57,5 | 63,0 | 38,0 | 1.5/16″-12 | OPF22592-12A16 | 118395012-16-12 |
| 1″ | -16 | 19,8 | 124,0 | 15,0 | 68,5 | 76,0 | 38,0 | 1.5/16″-12 | OPF22592-16A16 | 118395012-16-16 |
| 1″ | -16 | 26,0 | 125,5 | 16,2 | 74,5 | 77,5 | 50,0 | 1.5/8″-12 | OPF22592-16A20 | 118395012-20-16 |
