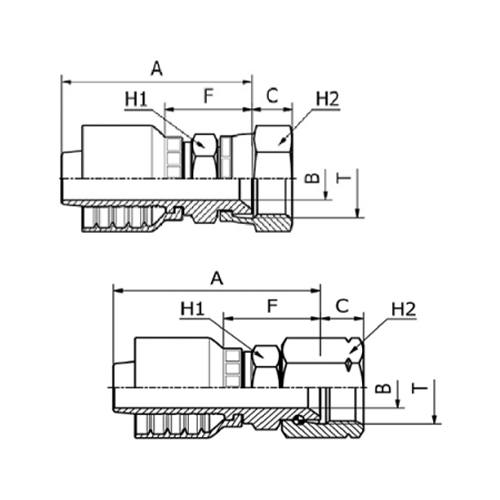

| ø | Medidas mm. | Rosca | Ref. Comercial | Código Interno | ||||||
| pol. | bitola | B | A | C | F | H₁ | H₂ | |||
| 3/4″ | -12 | 15,0 | 69,5 | 14,3 | 33,0 | 30,0 | 36,0 | 1.3/16″-12 | Sob consulta | Sob consulta |
| 1″ | -16 | 26,0 | 91,0 | 16,2 | 43,0 | 41,0 | 50,0 | 1.5/8″-12 | OPF22712-16A20 | 118305212-20-16 |
@kikoflexmangueiras
SAE J516 / ISO 12151-5
Essa solução é especialmente indicada para manutenções em campo, sendo amplamente utilizada em máquinas de colheita de cana-de-açúcar e operações florestais, onde agilidade, confiabilidade e redução de erros operacionais são fatores críticos.

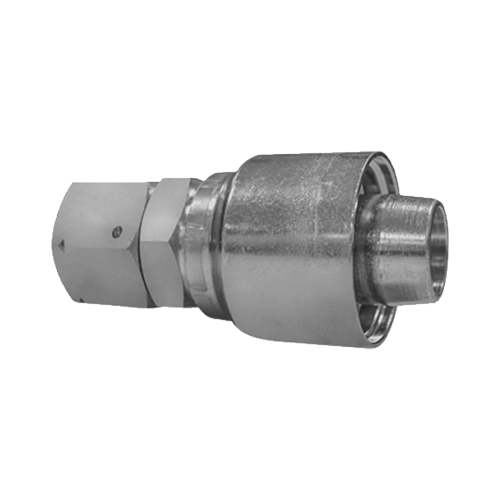

Os terminais hidráulicos One Piece, também conhecidos como terminais com capa pré-crimpada, são uma das soluções mais recentes distribuídas pela Kiko-Flex para o mercado nacional, desenvolvidas pela Manuli Hydraulics. Essa tecnologia oferece vantagens relevantes em relação aos terminais prensáveis convencionais com capas avulsas.
Por não exigirem o descasque da cobertura na área de prensagem, os terminais One Piece simplificam o processo de montagem, eliminam a necessidade de máquinas específicas para descasque ou inserção da capa e reduzem significativamente o risco de falhas durante a montagem das mangueiras hidráulicas.
Todos os produtos fornecidos pela Kiko-Flex são submetidos a rigorosos controles de qualidade e atendem às principais normas técnicas e exigências de segurança do setor hidráulico.
| ø | Medidas mm. | Rosca | Ref. Comercial | Código Interno | ||||||
| pol. | bitola | B | A | C | F | H₁ | H₂ | |||
| 3/4″ | -12 | 15,0 | 69,5 | 14,3 | 33,0 | 30,0 | 36,0 | 1.3/16″-12 | Sob consulta | Sob consulta |
| 1″ | -16 | 26,0 | 91,0 | 16,2 | 43,0 | 41,0 | 50,0 | 1.5/8″-12 | OPF22712-16A20 | 118305212-20-16 |
| ø | Medidas mm. | Rosca | Ref. Comercial | Código Interno | ||||||
| pol. | bitola | B | A | C | F | H₁ | H₂ | |||
| 3/16″ | -3 | 4,0 | 41,5 | 8,9 | 20,0 | 12,0 | 15,0 | 7/16″-20 | OPF22711-03A04K | 118305212-04-03 |
| 1/4″ | -4 | 4,0 | 48,0 | 8,9 | 20,5 | 12,0 | 15,0 | 7/16″-20 | OPF22711-04A04KR | 118305212-04-04 |
| 1/4″ | -4 | 4,0 | 48,5 | 9,4 | 21,0 | 14,0 | 17,0 | 1/2″-20 | OPF22711-04A05 | 118305212-05-04 |
| 1/4″ | -4 | 7,0 | 49,0 | 9,5 | 21,5 | 14,0 | 17,0 | 9/16″-18 | OPF22711-04A06KR | 118305212-06-04 |
| 5/16″ | -5 | 4,0 | 49,5 | 9,4 | 21,5 | 17,0 | 17,0 | 1/2″-20 | Sob consulta | Sob consulta |
| 3/8″ | -6 | 7,0 | 51,5 | 9,5 | 22,0 | 17,0 | 17,0 | 9/16″-18 | OPF22711-06A06KR | 118305212-06-06 |
| 3/8″ | -6 | 9,3 | 56,0 | 10,7 | 26,5 | 19,0 | 22,0 | 3/4″-16 | OPF22711-06A08KR | 118305212-08-06 |
| 1/2″ | -8 | 15,0 | 60,0 | 14,1 | 28,5 | 27,0 | 32,0 | 1.1/16″-12 | OPF22711-08A12KR | 118305212-12-08 |
| 1/2″ | -8 | 7,0 | 55,5 | 9,5 | 24,0 | 19,0 | 17,0 | 9/16″-18 | OPF22711-08A06KR | 118305212-06-08 |
| 1/2″ | -8 | 9,3 | 58,0 | 10,7 | 27,0 | 19,0 | 22,0 | 3/4″-16 | OPF22711-08A08KR | 118305212-08-08 |
| 1/2″ | -8 | 9,3 | 60,5 | 12,5 | 29,5 | 22,0 | 25,0 | 7/8″-14 | OPF22711-08A10KR | 118305212-10-08 |
| 5/8″ | -10 | 9,3 | 62,5 | 10,7 | 28,5 | 22,0 | 22,0 | 3/4″-16 | OPF22711-10A08KR | 118305212-08-10 |
| 5/8″ | -10 | 9,3 | 64,0 | 12,5 | 29,5 | 22,0 | 25,0 | 7/8″-14 | OPF22711-10A10KR | 118305212-10-10 |
| 5/8″ | -10 | 15,0 | 63,5 | 14,1 | 29,0 | 27,0 | 32,0 | 1.1/16″-12 | OPF22711-10A12KR | 118305212-12-10 |
| 3/4″ | -12 | 9,3 | 66,0 | 10,7 | 29,5 | 27,0 | 22,0 | 3/4″-16 | Sob consulta | Sob consulta |
| 3/4″ | -12 | 12,5 | 67,0 | 12,5 | 30,5 | 27,0 | 25,0 | 7/8″-14 | OPF22711-12A10KR | 118305212-10-12 |
| 3/4″ | -12 | 15,0 | 66,5 | 14,1 | 30,0 | 27,0 | 32,0 | 1.1/16″-12 | OPF22711-12A12KR | 118305212-12-12 |
| 3/4″ | -12 | 19,8 | 71,0 | 15,3 | 34,5 | 32,0 | 38,0 | 1.5/16″-12 | OPF22711-12A16 | 118305212-16-12 |
| 1″ | -16 | 15,0 | 80,5 | 14,1 | 32,5 | 32,0 | 32,0 | 1.1/16″-12 | OPF22711-16A12KR | 118305212-12-16 |
| 1″ | -16 | 19,8 | 83,5 | 15,3 | 35,5 | 32,0 | 38,0 | 1.5/16″-12 | OPF22711-16A16 | 118305212-16-16 |
