BS 5200 / ISO 12151-6
Os terminais padrão BSPP, são fundamentais na montagem de mangueiras hidráulicas em geral, eles têm a função de ligação do conjunto montado (mangueira) com o bloco ou bomba hidráulica, fazendo assim a ligação e transferência de fluido hidráulico.

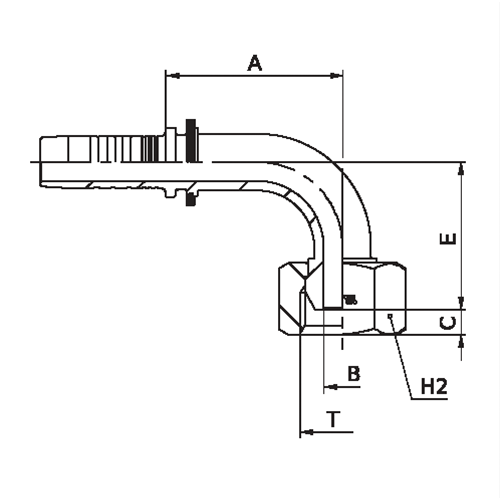

| Ø | Medidas mm. | Rosca | Ref. Comercial |
Código Interno | |||||
| pol. | bitola | B | A | C | E | H2 | |||
| 3/16” | -3 | 3 | 21,5 | 4,4 | 26 | 14 | 1/8”-28 | 190FB-02-03 | XX029401X-02-03 |
| 1/4” | -4 | 3,1 | 28,5 | 4,4 | 27 | 14 | 1/8”-28 | 190FB-02-04 | XX029401X-02-04 |
| 5/16” | -5 | 4 | 26,5 | 4,1 | 29,5 | 19 | 1/4”-19 | Sob consulta | Sob consulta |
| 3/8” | -6 | 4 | 27 | 4,2 | 29,5 | 19 | 1/4”-19 | 190FB-04-06 | XX029401X-04-06 |
| 1/2” | -8 | 7,1 | 45 | 6 | 41 | 22 | 3/8”-19 | 190FB-06-08 | XX029401X-06-08 |
| 1/2” | -8 | 12,1 | 44 | 10,2 | 44 | 28 | 5/8”-14 | 190FB-10-08 | XX029401X-10-08 |
| 1/2” | -8 | 15 | 44 | 9 | 45,5 | 32 | 3/4”-14 | 190FB-12-08 | XX029401X-12-08 |
| 5/8” | -10 | 9,3 | 53,5 | 6,5 | 54,5 | 27 | 1/2”-14 | Sob consulta | Sob consulta |
| 5/8” | -10 | 12,5 | 53,5 | 10,2 | 53,5 | 28 | 5/8”-14 | 190FB-10-10 | XX029401X-10-10 |
| 5/8” | -10 | 15 | 53,5 | 9 | 55 | 32 | 3/4”-14 | 190FB-12-10 | XX029401X-12-10 |
| 3/4” | -12 | 9,3 | 45,5 | 6,5 | 44 | 27 | 1/2”-14 | 190FB-08-12 | XX029401X-08-12 |
| 3/4” | -12 | 15,5 | 61,5 | 9 | 59,5 | 32 | 3/4”-14 | 190FB-12-12 | XX029401X-12-12 |
| 3/4” | -12 | 19,8 | 61,5 | 10,5 | 62 | 38 | 1”-11 | 190FB-16-12 | XX029401X-16-12 |
| 1” | -16 | 15 | 64,5 | 9 | 59,5 | 32 | 3/4”-14 | Sob consulta | Sob consulta |
| 1” | -16 | 19,8 | 79,5 | 10,5 | 76 | 38 | 1”-11 | 190FB-16-16 | XX029401X-16-16 |
| 3/16” | -3 | 4 | 29 | 5,4 | 29 | 19 | 1/4”-19 | 190FB-04-03 | XX029401X-04-03 |
| 1/4” | -4 | 4 | 29,5 | 5,4 | 29 | 19 | 1/4”-19 | 190FB-04-04 | XX029401X-04-04 |
| 1/4” | -4 | 7 | 29,5 | 6 | 31 | 22 | 3/8”-19 | 190FB-06-04 | XX029401X-06-04 |
| 5/16” | -5 | 7 | 32 | 6 | 27,5 | 22 | 3/8”-19 | 190FB-06-05 | XX029401X-06-05 |
| 5/16” | -5 | 9,3 | 36,5 | 6,3 | 32 | 27 | 1/2”-14 | Sob consulta | Sob consulta |
| 3/8” | -6 | 7 | 36,5 | 6 | 31,5 | 22 | 3/8”-19 | 190FB-06-06 | XX029401X-06-06 |
| 3/8” | -6 | 9,3 | 36,5 | 6,3 | 32 | 27 | 1/2”-14 | 190FB-08-06 | XX029401X-08-06 |
| 1/2” | -8 | 9,3 | 45 | 6,3 | 36,5 | 27 | 1/2”-14 | 190FB-08-08 | XX029401X-08-08 |
