DIN 2353 / ISO 8434-1
Os terminais padrão DIN, são fundamentais na montagem de mangueiras hidráulicas em geral, eles têm a função de ligação do conjunto montado (mangueira) com o bloco ou bomba hidráulica, fazendo assim a ligação e transferência de fluido hidráulico.

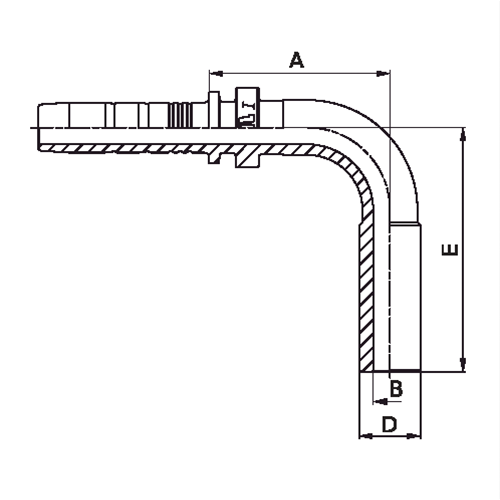

| Ø | Medidas mm. | Tubo | Ref. Comercial |
Código Interno | ||||
|
SÉRIE LEVE
|
pol. | bitola | B | A | E | |||
| 3/16” | -3 | 3 | 22,5 | 34 | 6 | 190PL-06-03 | XX029011X-06-03 | |
| 1/4” | -4 | 3 | 23 | 34 | 6 | 190PL-06-04 | XX029011X-06-04 | |
| 5/16” | -5 | 7 | 29,5 | 40 | 10 | 190PL-10-05 | XX029011X-10-05 | |
| 3/8” | -6 | 7 | 33 | 42,5 | 10 | 190PL-10-06 | XX029011X-10-06 | |
| 3/8” | -6 | 8 | 34 | 45 | 12 | 190PL-12-06 | XX029011X-12-06 | |
| 1/2” | -8 | 8 | 34,5 | 45 | 12 | 190PL-12-08 | XX029011X-12-08 | |
| 1/2” | -8 | 10,5 | 42 | 52 | 15 | 190PL-15-08 | XX029011X-15-08 | |
| 1/2” | -8 | 12,5 | 42 | 55 | 18 | 190PL-18-08 | XX029011X-18-08 | |
| 5/8” | -10 | 12,5 | 49 | 59 | 18 | 190PL-18-10 | XX029011X-18-10 | |
| 5/8” | -10 | 15 | 53,5 | 63 | 22 | 190PL-22-10 | XX029011X-22-10 | |
| 3/4” | -12 | 15 | 54,5 | 63 | 22 | 190PL-22-12 | XX029011X-22-12 | |
| 1” | -16 | 19,8 | 67,5 | 75 | 28 | 190PL-28-16 | XX029011X-28-16 | |
| 1.1/4” | -20 | 26 | 80,5 | 94 | 35 | 190PL-35-20 | XX029011X-35-20 | |
|
SÉRIE PESADA
|
1/4” | -4 | 4 | 27 | 38 | 8 | 190PL-08-04 | XX029011X-08-04 |
| 1/4” | -4 | 6 | 27 | 41 | 10 | 190PL-10-04 | XX029011X-10-04 | |
| 1/4” | -4 | 7 | 27 | 44 | 12 | Sob consulta | Sob consulta | |
| 5/16” | -5 | 7 | 30,5 | 44 | 12 | 190PL-12-05 | XX029011X-12-05 | |
| 3/8” | -6 | 9,3 | 35 | 51 | 14 | Sob consulta | Sob consulta | |
| 1/2” | -8 | 9,3 | 42 | 53,5 | 14 | 190PL-14-08 | XX029011X-14-08 | |
| 1/2” | -8 | 10,5 | 43 | 55 | 16 | 190PL-16-08 | XX029011X-16-08 | |
| 5/8” | -10 | 12,5 | 49 | 66,5 | 20 | 190PL-20-10 | XX029011X-20-10 | |
| 3/4” | -12 | 15 | 54,5 | 69 | 20 | 190PL-20-12 | XX029011X-20-12 | |
| 3/4” | -12 | 15 | 57,5 | 75 | 25 | 190PL-25-12 | XX029011X-25-12 | |
| 1” | -16 | 15 | 61,5 | 76,5 | 25 | 190PL-25-16 | XX029011X-25-16 | |
| 1” | -16 | 19,8 | 69,5 | 87 | 30 | 190PL-30-16 | XX029011X-30-16 | |
