SAE J516 / ISO 12151-3
Os Terminais Interlock Plus padrão Flange SAE são os terminais utilizados em mangueiras hidráulicas de altíssimas pressões. Esses terminais são desenvolvidos para trabalhar em situações extremas, onde há picos de pressão e aplicações severas. A Kiko-Flex fornece os terminais Interlock produzidos em aço carbono ou aço inox.
Em aplicações com mangueiras de super alta pressão, os Terminais Prensáveis Interlock distribuídos pela Kiko-Flex são a solução mais indicada. Seu design com descasque duplo, interno e externo, permite o contato direto do metal das conexões (capa e terminal) com o reforço da mangueira, assegurando o mais alto nível de fixação e resistência mecânica.
Em condições severas de operação, como vibração constante e picos de pressão, essa configuração é fundamental para garantir a integridade do conjunto hidráulico, reduzir falhas prematuras e manter o equipamento em funcionamento contínuo, com maior segurança operacional.
Todos os produtos fornecidos pela Kiko-Flex passam por rigorosos controles de qualidade e atendem às principais normas técnicas e requisitos de segurança do mercado hidráulico.

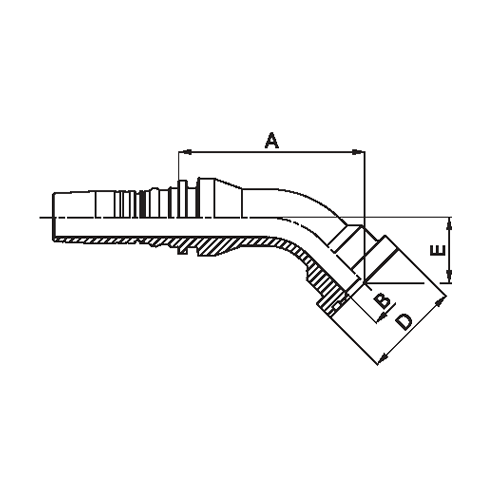

| Ø | Medidas mm. | Flange | Ref. Comercial |
Código Interno |
||||
| pol. | bitola | B | A | D | E | |||
| 5/8” | -10 | 16 | 71 | 41,4 | 31 | 3/4” | 245F6-12-10 | XX754621X-12-10 |
| 5/8” | -10 | 20 | 83,5 | 47,7 | 32,5 | 1” | 245F6-16-10 | XX754621X-16-10 |
| 3/4” | -12 | 16 | 79 | 41,4 | 26 | 3/4” | 245F6-12-12 | XX754621X-12-12 |
| 3/4” | -12 | 20 | 85,4 | 47,7 | 32,5 | 1” | 245F6-16-12 | XX754621X-16-12 |
| 1” | -16 | 16 | 87 | 41,4 | 28 | 3/4” | 245F6-12-16 | XX754621X-12-16 |
| 1” | -16 | 20 | 91,5 | 47,7 | 32,5 | 1” | 245F6-16-16 | XX754621X-16-16 |
| 1” | -16 | 26 | 93,5 | 54,2 | 37,5 | 1.1/4” | 245F6-20-16 | XX754621X-20-16 |
| 1.1/4” | -20 | 20 | 106,5 | 47,7 | 36 | 1” | 245F6-16-20 | XX754621X-16-20 |
| 1.1/4” | -20 | 26,1 | 108 | 54,2 | 37,5 | 1.1/4” | 245F6-20-20 | XX754621X-20-20 |
| 1.1/4” | -20 | 32,1 | 115 | 63,7 | 45 | 1.1/2” | 245F6-24-20 | XX754621X-24-20 |
| 1.1/2” | -24 | 32 | 124,5 | 63,7 | 44 | 1.1/2” | 245F6-24-24 | XX754621X-24-24 |
| 1.1/2” | -24 | 42 | 135,5 | 79,6 | 55,5 | 2” | 245F6-32-24 | XX754621X-32-24 |
| 2” | -32 | 42 | 154 | 79,6 | 60,5 | 2” | 245F6-32-32 | XX754621X-32-32 |
