SAE J516 / ISO 12151-3
Os Terminais Interlock Plus padrão Flange SAE são os terminais utilizados em mangueiras hidráulicas de altíssimas pressões. Esses terminais são desenvolvidos para trabalhar em situações extremas, onde há picos de pressão e aplicações severas. A Kiko-Flex fornece os terminais Interlock produzidos em aço carbono ou aço inox.
Em aplicações com mangueiras de super alta pressão, os Terminais Prensáveis Interlock distribuídos pela Kiko-Flex são a solução mais indicada. Seu design com descasque duplo, interno e externo, permite o contato direto do metal das conexões (capa e terminal) com o reforço da mangueira, assegurando o mais alto nível de fixação e resistência mecânica.
Em condições severas de operação, como vibração constante e picos de pressão, essa configuração é fundamental para garantir a integridade do conjunto hidráulico, reduzir falhas prematuras e manter o equipamento em funcionamento contínuo, com maior segurança operacional.
Todos os produtos fornecidos pela Kiko-Flex passam por rigorosos controles de qualidade e atendem às principais normas técnicas e requisitos de segurança do mercado hidráulico.

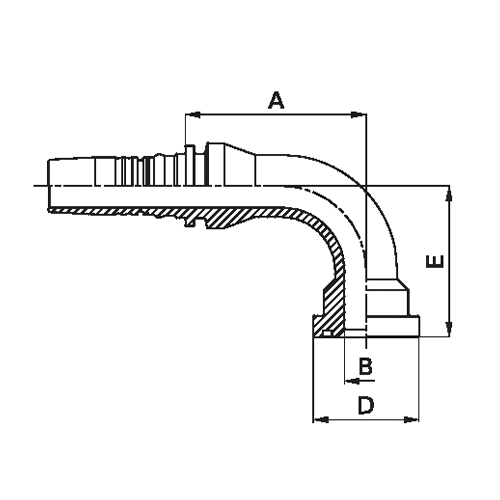

| Ø | Medidas mm. | Flange | Ref. Comercial |
Código Interno |
||||
| pol. | bitola | B | A | D | E | |||
| 5/8” | -10 | 20 | 71 | 44,6 | 52 | 1” | 290F3-16-10 | XX759611X-16-10 |
| 3/4” | -12 | 16 | 72 | 38 | 52 | 3/4” | 290F3-12-12 | XX759611X-12-12 |
| 3/4” | -12 | 16 | 72 | 38 | 58 | 3/4” | 290F3-12-12058 | XX759611X-12-12058 |
| 3/4” | -12 | 20 | 72,5 | 44,6 | 52 | 1” | 290F3-16-12 | XX759611X-16-12 |
| 1” | -16 | 20 | 83,5 | 44,6 | 62 | 1” | 290F3-16-16 | XX759611X-16-16 |
| 1” | -16 | 20 | 83,5 | 44,5 | 70 | 1” | 290F3-16-16070 | XX759611X-16-16070 |
| 1” | -16 | 26 | 83,5 | 51 | 62 | 1.1/4” | 290F3-20-16 | XX759611X-20-16 |
| 1.1/4” | -20 | 26,1 | 99 | 51 | 70 | 1.1/4” | 290F3-20-20 | XX759611X-20-20 |
| 1.1/4” | -20 | 26,1 | 99 | 50,9 | 90 | 1.1/4” | 290F3-20-20090 | XX759611X-20-20090 |
| 1.1/4” | -20 | 19,8 | 96,5 | 44,6 | 66 | 1” | 290F3-16-20 | XX759611X-16-20 |
| 1.1/4” | -20 | 32,1 | 98,5 | 60,5 | 72 | 1.1/2” | 290F3-24-20 | XX759611X-24-20 |
| 1.1/2” | -24 | 32,1 | 111,5 | 60,5 | 84 | 1.1/2” | 290F3-24-24 | XX759611X-24-24 |
| 1.1/2” | -24 | 32,1 | 111,5 | 60,5 | 104 | 1.1/2” | 290F3-24-24104 | XX759611X-24-24104 |
| 1.1/2” | -24 | 42 | 111,5 | 71,6 | 84 | 2” | 290F3-32-24 | XX759611X-32-24 |
| 2” | -32 | 42 | 133,5 | 71,6 | 99 | 2” | 290F3-32-32 | XX759611X-32-32 |
| 2” | -32 | 42 | 133,5 | 71,5 | 138 | 2” | 290F3-32-32138 | XX759611X-32-32138 |
| 3” | -48 | 59 | 145 | 101,6 | 140 | 3” | Sob consulta | Sob consulta |
