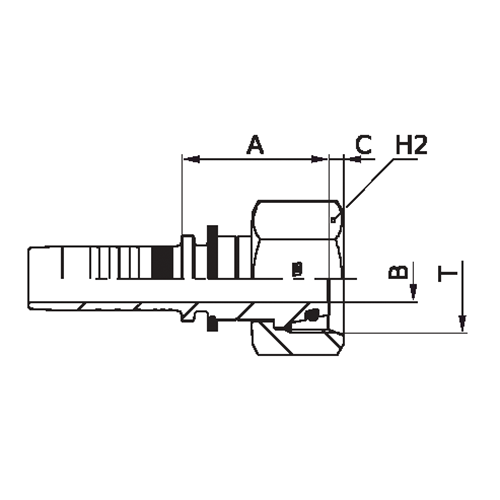

DIN 20066 / ISO 12151-2
Os terminais padrão DIN, são fundamentais na montagem de mangueiras hidráulicas em geral, eles têm a função de ligação do conjunto montado (mangueira) com o bloco ou bomba hidráulica, fazendo assim a ligação e transferência de fluido hidráulico.
| Ø | Medidas mm. | Rosca | Tubo | Ref. Comercial |
Código Interno | ||||
| pol. | bitola | B | A | C | H2 | ||||
| 1/4” | -4 | 3 | 21 | 2,2 | 17 | M12X1.5 | 6 | 100DL-06-04 | XX020431X-06-04 |
| 5/16” | -5 | 4 | 20 | 2,9 | 17 | M14X1.5 | 8 | 100DL-08-05 | XX020431X-08-05 |
| 3/8” | -6 | 6 | 23 | 3 | 19 | M16X1.5 | 10 | 100DL-10-06 | XX020431X-10-06 |
| 1/2” | -8 | 7 | 29 | 2,9 | 22 | M18X1.5 | 12 | 100DL-12-08 | XX020431X-12-08 |
| 5/8” | -10 | 7 | 29 | 2,9 | 22 | M18X1.5 | 12 | Sob consulta | Sob consulta |
| 5/8” | -10 | 9,5 | 26,5 | 2,4 | 27 | M22X1.5 | 15 | 100DL-15-10 | XX020431X-15-10 |
| 3/4” | -12 | 9,5 | 31 | 2,4 | 27 | M22X1.5 | 15 | Sob consulta | Sob consulta |
| 3/4” | -12 | 12,5 | 31,1 | 2,3 | 32 | M26X1.5 | 18 | 100DL-18-12 | XX020431X-18-12 |
| 1” | -16 | 15 | 34 | 4,2 | 36 | M30X2.0 | 22 | 100DL-22-16 | XX020431X-22-16 |
| 1.1/4” | -20 | 19,8 | 35,5 | 5 | 41 | M36X2.0 | 28 | 100DL-28-20 | XX020431X-28-20 |
| 1.1/2” | -24 | 26 | 42,5 | 5,8 | 50 | M45X2.0 | 35 | 100DL-35-24 | XX020431X-35-24 |
| 2” | -32 | 32 | 50,5 | 5,6 | 60 | M52X2.0 | 42 | 100DL-42-32 | XX020431X-42-32 |
| 3/16” | -3 | 3 | 22 | 0,7 | 14 | M12X1.5 | 6 | 100DL-06-03 | XX020431X-06-03 |
| 3/16” | -3 | 4 | 24,5 | 1,3 | 17 | M14X1.5 | 8 | 100DL-08-03 | XX020431X-08-03 |
| 1/4” | -4 | 4 | 22 | 1,3 | 17 | M14X1.5 | 8 | 100DL-08-04 | XX020431X-08-04 |
| 1/4” | -4 | 6 | 22,5 | 1,8 | 19 | M16X1.5 | 10 | 100DL-10-04 | XX020431X-10-04 |
| 1/4” | -4 | 7 | 22 | 2 | 22 | M18X1.5 | 12 | 100DL-12-04 | XX020431X-12-04 |
| 5/16” | -5 | 6 | 22,5 | 1,8 | 19 | M16X1.5 | 10 | 100DL-10-05 | XX020431X-10-05 |
| 5/16” | -5 | 7 | 22 | 2 | 22 | M18X1.5 | 12 | 100DL-12-05 | XX020431X-12-05 |
| 3/8” | -6 | 7 | 22,5 | 2 | 22 | M18X1.5 | 12 | 100DL-12-06 | XX020431X-12-06 |
| 3/8” | -6 | 9,3 | 25 | 1,5 | 27 | M22X1.5 | 15 | 100DL-15-06 | XX020431X-15-06 |
| 1/2” | -8 | 9,3 | 25,5 | 1,5 | 27 | M22X1.5 | 15 | 100DL-15-08 | XX020431X-15-08 |
| 1/2” | -8 | 12,5 | 26 | 2 | 32 | M26X1.5 | 18 | 100DL-18-08 | XX020431X-18-08 |
| 5/8” | -10 | 12,5 | 26 | 2 | 32 | M26X1.5 | 18 | 100DL-18-10 | XX020431X-18-10 |
| 5/8” | -10 | 15 | 34 | 3 | 36 | M30X2.0 | 22 | 100DL-22-10 | XX020431X-22-10 |
| 5/8” | -10 | 20 | 30,5 | 3,7 | 41 | M36X2.0 | 28 | 100DL-28-10 | XX020431X-28-10 |
| 3/4” | -12 | 15 | 28 | 3 | 36 | M30X2.0 | 22 | 100DL-22-12 | XX020431X-22-12 |
| 3/4” | -12 | 20 | 28,5 | 3,7 | 41 | M36X2.0 | 28 | 100DL-28-12 | XX020431X-28-12 |
| 1” | -16 | 19,8 | 29,5 | 3,7 | 41 | M36X2.0 | 28 | 100DL-28-16 | XX020431X-28-16 |
| 1” | -16 | 20 | 39 | 4 | 50 | M36X2.0 | 28 | 100DL-28-16 | XX020431X-28-16 |
| 1.1/4” | -20 | 26 | 33 | 4 | 50 | M45X2.0 | 35 | 100DL-35-20 | XX020431X-35-20 |
| 1.1/4” | -20 | 32 | 32,5 | 4,5 | 60 | M48X2.0 | 38 | 100DL-38-20 | XX020431X-38-20 |
| 1.1/2” | -24 | 32 | 33 | 4,5 | 60 | M52X2.0 | 42 | 100DL-42-24 | XX020431X-42-24 |
