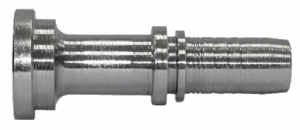

Os terminais flange padrão SAE J518 são excelentes opções para utilização em sistemas hidráulicos de alta pressão. Eles suportam altíssimas pressões e têm uma grande diversidade de aplicações.
Comumente chamados de Flanges Código 61, Código 62 e Código 63 ou Supercat, nominalmente eles suportam pressões de trabalho de 3000psi no código 61, 6000psi no código 62 e até 9000psi no código 63.
Fixação e vedação de um terminal Flange

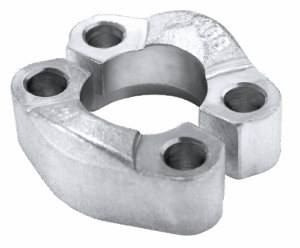

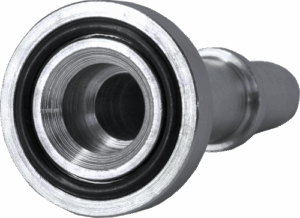

Os terminais flange tem sua vedação através de um anel O’ring ou anel X’ring. Eles possuem uma ranhura em sua face onde o anel de vedação é alojado. Para a fixação do terminal flange é necessário a utilização de “meio-flanges” fixados com parafusos. Os meio-flanges também estão de acordo com a norma SAE J518 e seguem as mesmas medidas.

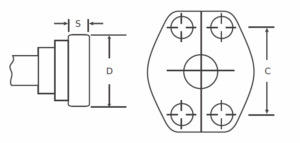

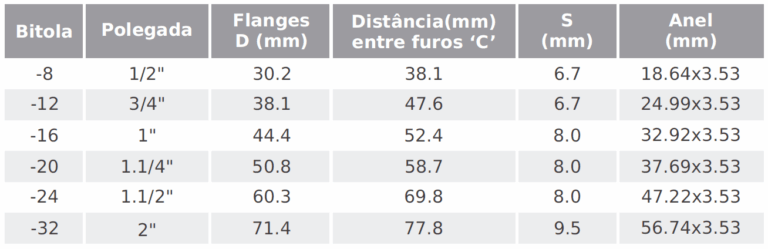

Tabela de medidas de Flanges Cód. 61

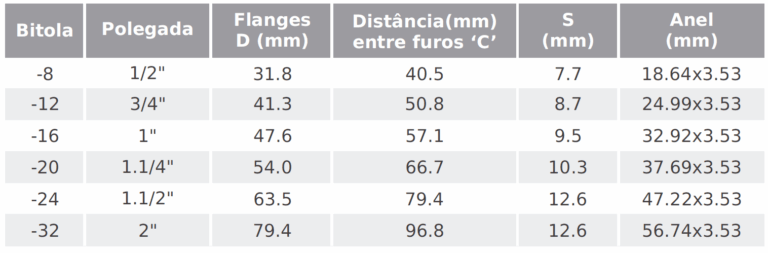

Tabela de medidas de Flanges Cód. 62

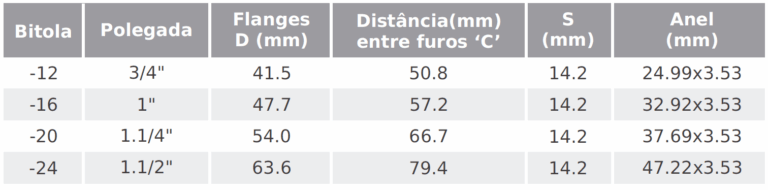

Tabela de medidas de Flanges Cód. 63
